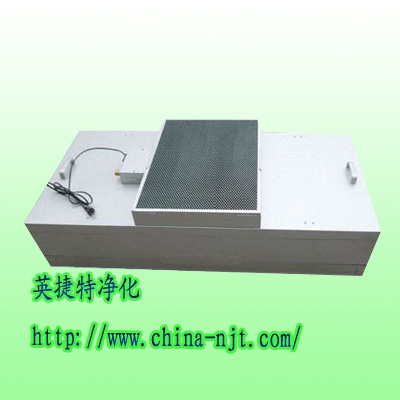

FFU（风机过滤机组）
概述
FFU特点：
材质特点
可选配件
产品规格
FFU分类
ffu包装要求
FFU工作时间长，低噪声、免维护、震动小、可无级调速，风速均匀，安装方便等。 FFU可模块化连接使用，使得FFU广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。它为不同尺寸大小，不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。
1.FFU外形尺寸（mm）：1175*575*320，噪声52~56分贝；
2.FFU箱体和高效过滤器采用分体式设计,安装,更换高效更方便；
3.风机采用德国ebm直驱式离心风机或者国产铝叶轮离心风机,工作时间长达5万小时以上；
4.并具有节能、计算机集中控制、运行稳定、噪声低、数字化调整等特性；
5.FFU采用独特的风道风速均匀，整个出风面以0.45M/S风速均匀送出。 6.壳体可选用镜面不锈钢、覆铝锌板、冷板静电喷塑制做美观大方； FFU出厂前均按美国联邦标准（209E）用激光粒子计数器逐台扫描检测，确保质量；
FFU适用于10~1000级无尘车间，便于整体运行集中控制；
FFU适用于半导体、电子、平板显示器和磁盘驱动器的厂家及光学、生物工业及其它对空气中污染有严格控制要求的地方。以独特的优势合理的价格迅速占领市场。 高度低，系统设计时可节省气室空间。轻量化结构设计，可符合各厂家的 Grid 系统安装，更可依 Grid 系统，变更 FFU 结构尺寸设计。内部装置扩散板．风压扩散均匀，出风面风速平均稳定。金属结构顺风道内胆，永不老化．杜绝二次污染产生，表面光滑，风阻低．隔音效果优良。特殊入风口，风道设计，降低压损与噪音的产生。马达效率高，系统消耗电流低，节省能源成本。单相马达，提供三段式调速，可依实际状况调高或降低风速与风量。
1． 风机采用进口高效离心风机，具有长寿命、低噪声、免维护、震动小、可无级调速等特性，风机质量可靠，工作寿命长达5万小时或以上。 2． 特别适合于组装成超净生产线，可根据工艺需要布置为单台使用，也可将多台串联形成100级流水装配线。
3． 壳体结构选用不锈钢、铝合金、覆铝锌板、冷轧钢板材料制造，重量轻、抗腐蚀、防锈、美观大方。
4． 产品出厂前均按美国联邦标准209E，METOME尘埃粒子计数器逐台扫描检测，确保质量。
箱体材质可依客户需求，依环境需要采用不锈钢或钢板烤漆。风机组附运转指示灯及外接接点，以利监控。风机组附异常指示灯及外接接点，可自行检视异常原因，于正常送电下风机无运转时．异常灯亮。（可能出现下列情况） : 马达过载跳脱。 马达线圈烧毁。 内部接线脱落。 可搭配各种厂牌之 ceiling grid 及班 PA / ULPA 风机之叶输运转以导风道设计，故噪音小，而风速平均且震动小。
1． 德国ebm直流风机，具有节能、计算机集中控制、运行稳定、噪声低、数字化调速等特性。在高效过滤器初阻力相等的情况下，可节能50%以上，实际运行费用低。可用一台计算机集中控制近8000台风机的运转、调速、工作状态查询等。
2.国产铝叶轮离心风机，具有节能、计算机集中控制、运行稳定、噪音低、风量大、一般风速可达1.0m/s等特点。
3． ULPA超高效过滤器/初效过滤器。
4． 圆形风管接口。
5．配置天花龙骨CEILING GRID。
|
规格 |
一般型Filter系列 | ||
|
HEPA |
ULPA | ||
|
效率 |
0.3um---99.995% |
0.1um---99.9995% | |
|
0.3um---99.995% | |||
|
Filter 外框 |
Aluminum ( 15mm ) | ||
|
厚度 |
50 / 65 mm （不含迫紧） | ||
|
型号 |
FFU-T15-1/2 |
FFU-T25-1/2 |
FFU-T24-1/2 |
FFU-T31-1/2 |
|
2'X4'FFU |
3'X4'FFU |
2.5'X5'FFU |
4'X4'FFU |
|
|
锌铝板，铁板烤漆或 sus 亮面 |
|
|
|
|
|
主体 |
|
|
|
|
|
尺寸mm |
575(w)X1175(L) |
875(w)X1175(L) |
725(w)X1475(L) |
1175(w)X1175(L) |
|
供应电源 |
Ac 单相 110 , 22ov 及三相 220 , 3sov 50 / 60 H2 |
|
|
|
|
转速等级 |
三段调速 |
|
|
|
|
分机全压 |
210Pa |
230Pa |
220Pa |
230Pa |
|
风量 |
12--16CMM |
18--25CMM |
18--24CMM |
25--31CMM |
|
噪音 |
48--52dBA |
50--56dBA |
51--56dBA |
52--58dBA |
|
马达出力 |
80W |
112W |
112W |
130W |
|
跳脱指示灯 |
跳脱（Trip）/运转指示灯 (Signal) |
|
|
|
|
过载保护开关 |
内含（可搭配外露式端子台或公母接头） |
|
|
|
|
总量 |
24Kg |
30Kg |
30Kg |
36Kg |
按照机箱外形尺寸分类 根据用以安装机组的吊顶龙骨中心线的距离，机箱模数尺寸主要分为：1200*600，代号为42;1200*900,代号为43;1200*1200，代号为44；600*600，代号为22；750*1500，代号为25；其它客户定制的非标尺寸（custom-size,用CS表示）。
FFU按机箱材质不同分类 按照机箱材质不同分类分为标准型涂层钢板（包括镀锌、镀铝锌、喷塑等），代号为G；不锈钢板，代号为S；铝板（铝合金板），代号为A；其他材质，代号为O。
FFU按照电机方式分类 按照电机方式分类，可分为交流电机和无刷直流电机。交流单相电机代号为A1；交流三相电机代号为A3；直流无刷电机代号为EC。
FFU按照控制方式不同分类 交流供电机组按照机组控制方式不同分为单工况机组，用S表示；多工况分档控制机组，用M表示；无级调控机组，包括调压或变频控制等此项可缺省。
FFU按照机组静压不同分类 按照机组静压不同分为标准静压型和高静压型。标准静压型代号为S；高静压型代号为H。标准静压型此项可缺省。
FFU按照过滤器效率不同 按照机组所带高效过滤器效率不同可分为高效过滤器，代号为H；超高效过滤器，代号为U；机组入口如带有粗效预过滤器代号为P，无预过滤器时可缺省。
FFU包装要求
1.机组包装前应进行清洁干燥处理。
2.机组包装应有防潮、防尘及防震措施。
3.包装箱中应有产品合格证、装箱单等文件。
4.产品合格证应包括检验结论、检验员章和检验日期。
5.装箱单应列出所有的附件。
6.每种型号规格的产品应至少提供一份产品说明书，说明书应至少包含以下内容： 1>基本情况，包括产品名称、型号规格、材质、电压、频率、重量等。 2>主要技术参数，包括额定风量下的机外静压、功率，额定风量下的噪声，同时应注明转速、电压、试验工况。 3>产品性能曲线，必须提供的机组性能曲线包括：风量（风速）——机外静压曲线、风量（风速）——功率曲线，宜提供的机组性能曲线包括：风量（风速）——空气效率曲线、风量（风速）——能效指数（EPI）曲线。 对于分档运行的机组，应给出机组在不同的档位下运行的性能曲线，对于无级可调机组，应至少给出3组性能曲线，包括最高工况、3/4工况，例如最高转数为1800rpm\1350rpm以及900rpm转速下的性能曲线。曲线中应注明工作范围。 4>产品结构尺寸图和电气线路图 5>安装说明、使用要求 6>维护保养及注意事项 7>产品采用的标准
|
